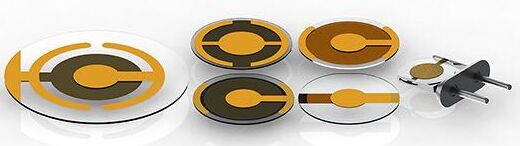

晶振片



NEXTECK在日本的晶振片代工工厂,拥有 60 多年该行业的生产经验,目前在日本的市场占有率高达 70% 以上。
2009 年,NEXTECK 正式开始拓展国内市场,由于 NEXTECK晶振片质量可靠,持久耐用,在价格上也低于同类进口产品,目前在台湾已初步占据了一定的市场.
竭诚欢迎广大镀膜生产加工企业前来恰谈业务。
NEXTECK生产的晶振片,频率分为 5MHz 或 6MHz,适用于目前市场上的大部分蒸镀控制监控器,包括 Inficon, Balzers, Temescal和Ulvac等,根据客户的需要可提供金、银或铝等电极。



具体规格如下:

周波数

5MHz(基本波)

6MHz(基本波)

电极材质

金或者银(内层:铬)

水晶板直径

Φ12.4(+0.05, -0.10)

Φ14.0(±0.02)

水晶板形状

凸圆盘型(片侧面:球面)

水晶切断角度

3° 03′±2

表面粗细度

#1000

接触位置

电极(蒸着)部分(轮廓部)

晶体切割方向

AT-cut,频率不随温度变化


性能:

周波数

5MHz(基本波)

6MHz(基本波)

通过测试的动态电阻率

< 25Ω

周波数温度特性

25℃80℃ 0-4ppm

(55℃左右 0 温度系数的 周波数偏移误差:4ppm±1ppm, 周波数变动约为20Hz±5Hz)约0.67Hz/℃)

接触抵抗值

500MΩ以上(DC100V±15V)

主振动 副振动

副振动比主振动衰减2.5dB 以上


外观 包装:

外观

无异物,无伤痕,无污染

包装

可根据用途 5pcs/盒,10pcs/盒,50pcs/盒



石英振荡片QI8010之物理特性

1) 传感器材料 单晶体 α 石英 同上
2) 水晶切断角度1 35 度 15 分(AT) 同上
3) 轮廓 3 屈光度平凸 同上
4) 表面粗细度 10 微米 同上
5) 直径 0.550 吋(13.97 毫米) 同上
6) 电极 金/铬 同上
7) 电气特性2
  7.1) 发振周波数(兆赫) 5.975-5.993 5.975-5.995
  7.2) 发振电阻<15 欧姆 10-20 欧姆
  7.3) 接触电阻<20 欧姆 10-30 欧姆

1. 水晶切断角度作为轮廓的函数而变化,这种构造晶体的真实角度是 35 度 16 分。
2. 我们可以根据要求提供批量测量的详细直方图。

注意:我们相信,为了保持我们终端用户要求的优质晶体生产,必须执行严格的检查。除了上述电气和物理参数以外,还测量运动电容和电感、寄生谐振分离和静态电容,以帮助追踪输入晶体质量及生产加工中的细微变化。


我们已经研制出一种消除应力并且寿命更长的合金晶体,以促进电介质和高应力材料的困难沉积工艺过程。合金晶体采用与我们的金银晶体相同的晶体原材料制成。除了电极涂料以外,我们的合金晶体与我们的金银晶体完全相同。以下是合金晶体的规格:

8 号技术公告
消除应力并且寿命更长的合金石英晶体规格

A)QI8008 物理特性

1) 传感器材料 单晶体 α 石英
2)水晶切断角度1 35 度 15 分(AT)
3)轮廓 3 屈光度平凸
4)表面粗细度 10 微米
5)直径 0.550 英寸(13.97 毫米)
6)电极 银铝合金/铬

B)电气特性2

1)发振周波数(兆赫) 5.975-5.993
2)发振电阻<15 欧姆
3)接触电阻<15 欧姆

1. 水晶切断角度作为轮廓的函数而变化。这种构造晶体的真实角度是 35 度 16 分。
2. Inficon 晶体的电气特性根据 100 片样品而确定,并且可能在更大的批量测量中发生变化。我们可以根据要求提供批量测量的详细长条图。

注意:我们相信,为了保持我们终端使用者要求的优质晶体生产,必须执行严格的检查。除了上述电气和物理参数以外,还测量运动电容和电感、寄生谐振分离和静态电容,以帮助跟踪输入晶体质量及生产工艺中的微小变化。


电极金属对石英晶体传感器性能的影响

A)QI8008 物理特性

1) 传感器材料 单晶体 α 石英
2)水晶切断角度1 35 度 15 分(AT)
3)轮廓 3 屈光度平凸
4)表面粗细度 10 微米
5)直径 0.550 英寸(13.97 毫米)
6)电极 银铝合金/铬

B)电气特性2

1)发振周波数(兆赫) 5.975-5.993
2)发振电阻<15 欧姆
3)接触电阻<15 欧姆

1. 水晶切断角度作为轮廓的函数而变化。这种构造晶体的真实角度是 35 度 16 分。
2. Inficon 晶体的电气特性根据 100 片样品而确定,并且可能在更大的批量测量中发生变化。我们可以根据要求提供批量测量的详细长条图。

注意:我们相信,为了保持我们终端使用者要求的优质晶体生产,必须执行严格的检查。除了上述电气和物理参数以外,还测量运动电容和电感、寄生谐振分离和静态电容,以帮助跟踪输入晶体质量及生产工艺中的微小变化。


电极金属对石英晶体传感器性能的影响

接触电极使用的金属类型对石英晶体测量薄膜厚度的能力具有显著影响。因此,提供了三种标准晶体涂料:黄金、合金和银。

黄金是普遍认同的电极材料。它具有较低的接触电阻、高度的化学稳定性和良好的沉积性能。黄金晶体的典型应用是黄金、银和/或铜的低应力金属沉积。使用黄金可以获得高达 1 兆赫的频率偏移,而且并无不良影响。但是,黄金电极较为僵硬,将应力从沉积的薄膜传送至下面的石英。传送的应力可能会导致频率跃变和晶体不稳定性。

合金,铝银成分是适用于高应力材料沉积的最佳电极,其中包括:一氧化硅、二氧化硅、氟化镁和二氧化钛。沉积的高应力材料经常由于高张力或压应力而造成不稳定的晶体性能。这些应力造成石英弯曲以及随后的频率偏移。

合金通过塑性屈服或流动来耗散沉积薄膜的应力。在压力或张力造成晶体弯曲很早之前,电极即可“屈服”,从而耗散应力。这样就形成了具有更长稳定周期以及无跃变振荡的稳定晶体。实验室试验已经证明,在合金上沉积二氧化硅会使晶体寿命提高 400%。

银是一种全面的优秀电极材料。银具有较低的接触电阻,并显示出一定程度的塑性屈服。然而,银易于在含硫化物的大气中失去光泽。失去光泽将增加接触电阻并减小沉积在晶体上的薄膜附着力。


石英晶体的保存期限

关于石英晶体传感器的保存期限和储存石英晶体所需的环境条件,建议下列准则。保存限期是指装置可以安全储存而性能未受有害影响的时间。

石英晶体是表面活性且基于频率的装置。石英晶体的保存期限通常适用于其电极化学成分和谐振频率中的任何变化。因此,晶体的储存环境将决定传感器的保存期限。只要遵守下列准则,根据选择的电极材料,石英晶体几乎可以无限期的储存。QI8010 黄金晶体由于黄金电极的惰性而最为稳定。QI8008 和 QI8009 由于分别采用了合金和银电极而略微对化学接触和湿度更加敏感。

温度:20-24℃之间的标准室内温度。

湿度: 40%-60% 之间的标准室内湿度。

化学接触:不要在具有挥发性材料、油脂、硫磺、卤化物、臭氧、碘及氧化剂的地方储存晶体。

微粒接触: 不要在充满微粒的环境中储存晶体。如果无法避免,应正确密封容器。

机械接触: 不要在具有过度机械振动的区域储存晶体。
